Самостоятельный монтаж теплого пола под кафель – особенности установки, рекомендации специалистов + видео

Для ряда помещений традиционным напольным покрытием является плитка – кухня, санузлы, ванна. Кафель на полу практичен и удобен. Единственным его недостатком можно считать холодную поверхность, даже когда под ним нет источника холода. Длительный контакт голых ступней с кафельной плиткой вызывает температурный дискомфорт.

Однако по этой причине никто не отказывается от плитки – сильно много у нее преимуществ перед другими напольными покрытиями. К тому же вопрос довольно легко решается – организация теплого пола. Кафель укладывают на подогревающую систему. Многие мастера начали интересоваться технологией укладки внутрипольного покрытия.

Система подогрева под плитку может быть основана на циркуляции жидкости в монтированных в пол трубах, термоматах или нагревательных кабелях, инфракрасном полотне. Первый вариант достаточно трудоемок и требует вмешательство профессионалов. Однако он способен полноценно отопить все помещение, а не только поверхность плитки.

Нагревательные кабеля дешевле, но монтаж так же затруднителен, а стяжка будет толстой. Нагревательный мат – усовершенствованный проводник. Его легко рассчитать и укладывать. Инфракрасное полотно не предназначено для «мокрых» работ, хотя производители заверяют в обратном. Какой именно способ выбрать, решать Вам. Рассмотрим каждый из них подробнее.

Системы подогрева кафеля

Для организации подогрева напольного покрытия и помещения применяют несколько источников тепловой энергии: циркулирующий по внутрипольным трубам теплоноситель, нагревающие электрические проводники, инфракрасное излучение.

Системы теплого пола соответственно разделяют:

  • водяные;
  • электрические;
  • инфракрасный.

Каждый из них способен обеспечить комфортную температуру на поверхности плитки и в жилом помещении. У трех способов один конечный результат. Различия только в технологии и конструкции. Рассмотрим каждый отдельно.

Водяной подогрев

Из специальных труб внутрь пола монтируют контур, по которому будет циркулировать вода под определенной температурой. Теплоноситель идет с котла через коллектор, задача которого – распределить жидкость по конструкции во всем доме.

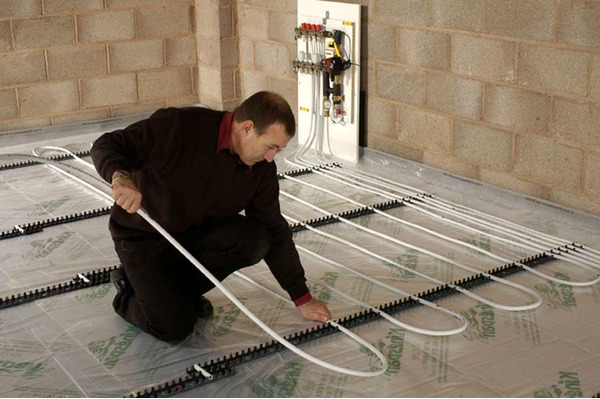

Укладка труб для теплого пола

Систему обустраивают в жилых помещениях. Она используется для подогрева кафеля и остальных напольных покрытий. Для обеспечения правильной работы лучше обратиться к профессионалам, так как расчеты и монтаж достаточно сложен. Процесс достаточно трудоемок и длителен. Самостоятельные работы могут затянуться, а положительный результат не гарантирован.

Электрический подогрев кафеля

Теплые полы на электричестве не используют в качестве основного отопления. Главная задача таких систем – подогрев напольного покрытия.

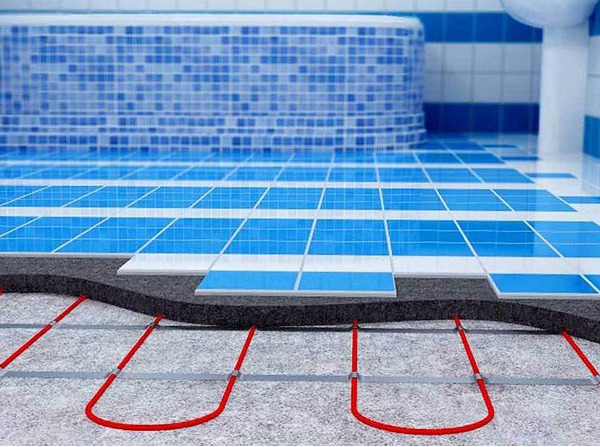

Электрический теплый пол

Основные достоинства электрического пола:

  • регулируемый обогрев помещения в любой момент;
  • исключение протечки;
  • нет вероятности замерзания воды в трубах при отсутствии электричества;
  • минимальная толщина;
  • простата в обслуживании.

Существует несколько типов электрических обогревательных элементов:

  • Кабельный. Для нагрева используют резисторный кабель в катушке. Крепление происходит на специальные планки, продаются полными комплектами для монтажа. Стоимость будет определять мощность и длина кабеля. Экономия происходит на самостоятельном подборе элементов и монтаже. Кабель бывает одно- и двужильным. Первый вариант бюджетный, второй – надежный.
  • Нагревательные маты. Идеальный вариант для самостоятельного монтажа. Стоимость на 30% выше, но расчеты и укладка достаточно просты.
  • Инфракрасный. Самый дорогой, но и самый надежный вариант. Отсутствуют электромагнитные волны.

Под плитку лучше подходит кабельный теплый пол. Его легко монтировать самостоятельно, обладает высокой степенью безопасности и удобен в использовании. Чувствительные термостаты поддерживают температуру напольной керамики в определенном диапазоне.

Инфракрасный пленочный пол

Этот вид теплых полов предназначен для «сухого» монтажа: ламинат, линолеум, ковролин, ПВХ плитка. Многие производители утверждают, что пленку можно укладывать в стяжку и плиточный клей. Однако специалисты рекомендуют воздержаться от этого по следующим причинам:

  • Низкая адгезия пленки. Если на нее уложить кафель или залить стяжку, то система будет плавающей. При постукивании идет пустой звук, а при механическом воздействии - трещины. Иногда для повышения адгезии делают засечки и вырезы. Это значительно усложняет работу, так как все требует тщательной изоляции. В противном случаи придется снимать плитку при срабатывании УЗО.

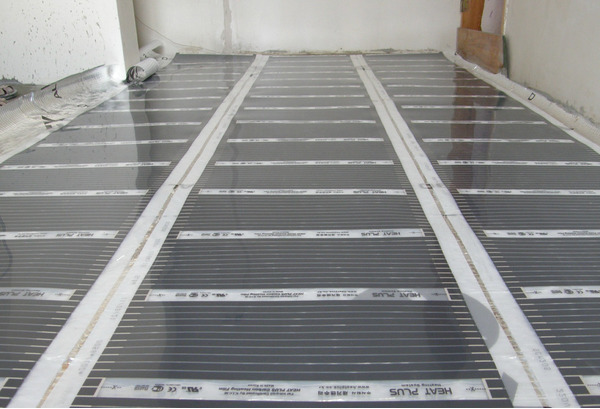

Инфракрасный теплый пол

  • Состав пленки. Растворы и клеи содержат щелочь, что приводит к разъеданию поверхности ПЭТ при любой толщине и количестве слоев. Оголенные электрические соединения начнут искрить, вызывая короткое замыкание.
  • Предыдущие способы теплых полов специально разработаны для «мокрой» установки. Не стоит изобретать новое и проверять его на себе.

Технология монтажа водяного пола

Начать строительные работы следует с расчетов:

  • Общей площади отапливаемых помещений. Требуется для определения количества гидроизоляции, утеплителя, армирующей сетки и других расходных материалов.
  • Потребность в тепловой энергии. По полученным данным рассчитывают количество контуров, общую длину труб, вид коллектора, циркуляционного насоса.
  • Количество напольного покрытия.

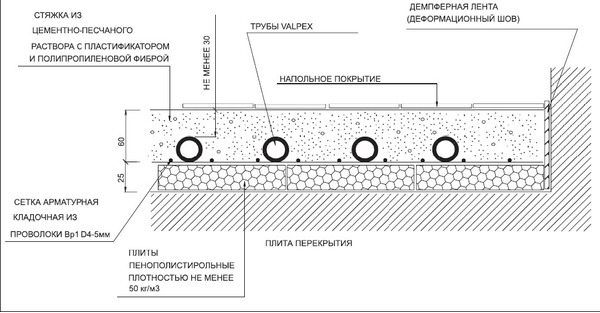

Пирог водяного пола

После всех приготовлений выполняют основные работы в следующей последовательности:

  1. Укладка гидроизоляционного полотна. На этажах его выстилают на плиты перекрытия, а в частном доме – на черновую стяжку.
  2. Теплоизоляция. Для этого можно использовать специальные маты или пеноплекс с пенофолом. Специальные маты не только утепляют пол, но и значительно облегчают монтаж труб.
  3. Второй слой гидроизоляции (для пенофола он не требуется).
  4. Монтаж армирующей крупноячеистой сетки, к которой будут крепить элементы отопительного контура.
  5. Укладка труб. Обязательно соблюдают определенный шаг для обеспечения требуемой теплоотдачи. Тепловая мощность увеличивается с уменьшением расстояния между витками. Контур должен стыковаться с выпускным и впускным патрубками коллектора.
  6. Установка направляющих маяков. По периметру помещения укладывают демпферную ленту, стяжку заливают бетоном.
  7. Укладка кафеля. Делать это разрешено только после высыхания бетона.

Кроме стандартных компонентов водяной теплый пол оснащают системой терморегуляции: температурный датчик, термостат, сервопривод на коллекторе. Терморегулирующие устройства позволяют управлять подачей теплоносителя и задавать любой температурный режим.

Кафель укладывают только на качественный клей проверенного производителя. В противном случае плитка отстанет.

Обустройство электроподогрева плитки

Рассмотрим процесс монтажа теплого пола под кафель с применением греющего кабеля и специального мата. Подготовительные работы будут одинаковые, отличия в основном процессе.

Порядок монтажа электроподогрева плитки

Подготовка поверхности

Удалить старое покрытие, очистить от мусора пол. Если дефекты отсутствуют, то черновая стяжка не требуется. При наличии неровностей заливают черновую стяжку. Она должна быть максимально ровной и выполняться по маякам. Финишная стяжка будет очень тонкой, что не позволяет использовать маяки.

Схема

Как любой электрический прибор, теплый пол должен основываться на схеме подключения. На ней указывают расстояние между соседними проводами или нагревательными матами.

Существуют следующие рекомендации:

  • отступ от стены более 10 см;
  • в местах расположения бытовых приборов и мебели без ножек укладывать материал строго запрещено – нарушается теплоотдача, тепло возвращается в проводник и происходит перегрев;
  • кабель не должен быть строго прямолинейно уложен, сетку легко подрезать и направить дорожку в нужное место.

Расчет материала

Если теплый пол будет основным отоплением, то на 1 кв.м необходимо 140-180 Вт мощности. Вспомогательным системам достаточно 140 Вт/кв.м. Конечно, можно использовать и 80 Вт при хорошей теплоизоляции помещения.

Рассчитывают площадь комнаты без участков с бытовой техникой и мебели без ножек. Это полезная площадь обогрева. По полученным результатам находят общую длину и мощность нагревательных элементов. Погонная мощность 1 м кабеля 16-21 Вт/м.

Например, площадь комнаты 12 кв.м. и требуемая мощность нагревателя 100 Вт/кв.м, то общая мощность должна быть 1,2 кВт. Берется кабель 20 Вт/м, а необходимая длина – 60 м.

Термомат рассчитывают аналогичным образом – с учетом мощности и полезной площади.

Не стоит забывать про монтажную ленту для крепления нагревательного элемента к бетонной стяжке.

Проверка проводки

Как видно, для комнаты средних размеров требуется мощный электрический пол, который окажет сильную нагрузку на электропроводку во всем помещении. Определяют сечение кабеля по току и анализируют соответствие проводки для новой системы. Если диаметр жил не соответствует, то происходит замена электропроводки. Новой нагрузке должны соответствовать УЗО с автоматическим выключателем.

Теплоизоляция

Начинаем монтаж. В первую очередь следует обеспечить гидро- и теплоизоляцию. Это определит сохранность, эффективность и экономичность. На черновую стяжку укладывают гидроизоляцию. Для теплоизоляции рекомендуют использовать пенофол с фольгированным покрытием.

Пенофол укладывают встык, а швы проклеивают фольгированным скотчем. Так же теплоизолятор должен немного находить на стены для эффективности сохранения тепла. Для уменьшения высоты помещения можно использовать полипропилен или пенополистирол.

По завершению работ рекомендуют проклеить все по периметру демпферной лентой, чтобы компенсировать изменение размеров при нагреве.

Так же укладывают металлическую сетку, которая создаст воздушную прослойку между утеплителем и нагревательным элементом. Сетка упростит монтаж теплого пола.

Иногда на слой утеплителя заливают предварительную стяжку. Это повышает пожаробезопасность системы.

Датчики температуры

Для контроля и управления температурой на поверхности плитки используют термостат с датчиком. Он может быть электронным и механическим. Термостат включает и выключает систему, а так же задает режим работы. Его устанавливают около розетки.

Датчик температуры должен быть вмонтирован в пол. Создают вертикальную штробу в стене от термостата к полу. Датчик в гофротрубе идет к месту контроля температуры – середина между двумя витками кабеля. Гофра требуется для защиты от повреждений и обеспечения доступа в любой период. Конец, который в стяжке, заливают герметиком.

Контрольная проверка

Перед укладкой кабеля замеряют у него сопротивление. Величина должна соответствовать паспортным данным с максимальным отклонением на 10%. Делают это с помощью мультиметра, который так же указывает фазу.

Монтаж осуществляют только при соответствии сопротивления номиналу.

Крепление кабеля

После подготовки поверхности можно крепить кабель. Для этого можно использовать монтажную ленту, пластиковые хомуты (при использовании металлической сетки). Расстояние между витками делают одинаковым для обеспечения равномерности нагрева.

С нагревательными матами работать легче – расстояние уже точно выдержано. Материал просто расстилают по разработанной ранее схеме.

После укладки и закрепления проверяют сопротивление мультиметром. Значение должно совпасть с предыдущим.

Заливка стяжки

Для бетонного раствора берут:

  • 4 части песка;
  • 5 частей щебня;
  • 1 часть цемента;
  • 0,6 части чистой воды;
  • пластификатор – 1% от общей массы.

Воды используют немного, чтобы исключить появления трещин в стяжке. Категорически запрещено добавлять керамзит и перлит в растворе – происходит нарушение теплообмена и перегрев проводников.

Общая толщина стяжки 3-5 см. Увеличивать это значение не рекомендуют.

Застынет стяжка за 3-5 дней, но полное высыхание будет только через 28 дней. Включать полы в этот период нельзя.

Стяжку можно не делать при использовании термоматов. На них разрешено укладывать плитку на клей.

В стяжке не должно быть «воздушных карманов», которые вызывают перегрев кабеля.

Укладка плитки

Через 2-3 после заливки стяжки можно укладывать кафель. Если нет опыта, лучше пригласить специалиста. Поверхность пола должна быть идеально ровной. Для укладки используют специальный клей. Установка теплого пола завершена.

Монтаж инфракрасного теплого пола под кафель

Для работ требуется стандартный набор:

  • термопленка в рулоне;
  • комплект проводов;
  • контактные зажимы;
  • битумная изоляция.

Дополнительно приобретают:

  • теплоотражающую изоляцию;
  • терморегулятор с монтажной коробкой;
  • термостойкая полиэтиленовая пленка;
  • термодатчик;
  • двусторонний скотч;
  • дополнительные провода.

Подготовка

Чтобы тепловая энергия шла вверх под нагревательные элементы укладывают теплоотражающую изоляцию (металлизированная лавсановая или полипропиленовая пленка). Нельзя использовать алюминиевую фольгу – со временем она разъедается.

Подготовительные работы:

  • готовят место для установки терморегулятора;
  • определяют места укладки пленочного пола;
  • подготовка чистого и ровного основания;
  • укладка теплоотражающего материала.

Монтаж термопленки

  • Раскатывают термопленку и по специальным линиям отрезают нужные полосы. Медные контакты укладывают стороной вниз. Для снижения количества контактов нарезают максимально длинные отрезки. Контакты должны выходить на терморегулятор, чтобы уменьшить расход проводников.

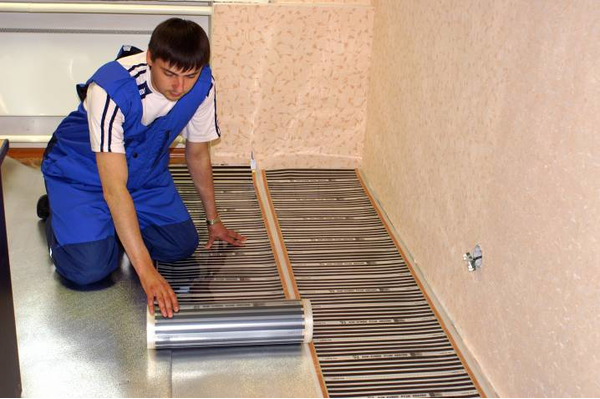

Раскрой термопленки

  • Закрепляют медную полосу при помощи зажима: одной стороной внутрь термопленки, а другой – поверх медной полосы. Фиксируют пассатижами.
  • Линию разреза оклеивают битумной изоляцией. Если разрез не по линиям, изолируют всю сторону.
  • Термопленку фиксируют скотчем от сдвига.

Подключение

  1. Установка терморегулятора.
  2. Провести провода к терморегулятору от нагревательных элементов. Они должны быть по одной стороне под плинтусом или в пластиковом коробе.
  3. В теплоотражающей изоляции можно вырезать канавку под провода.
  4. Чтобы подключить провод к зажиму на матах срезают кончик изоляции. Его вставляют в контактный зажим и фиксируют пассатижами.
  5. Место подключение изолировать квадратным кусочком битумного скотча.
  6. Подключить вторые концы к терморегулятору. Схема должна быть приведена в инструкции и зависит от модели.
  7. Установить температурный выносной датчик, подключить его к терморегулятору. Головку устанавливают к черной кремниевой полосе снизу при помощи битумной изоляции.
  8. Подключить терморегулятор в сеть. При отсутствии опыта пользуются услугами профессионала. Если суточное потребление более 2кВт, используют отдельный автомат.
  9. Проверяют каждую полосу на работоспособность при 30 градусах и выше.
  10. Уложить гидроизоляцию из ПЭТ пленки для защиты.

Укладка плитки

На пленку плитку укладывают двумя способами:

  1. На ПЭТ пленки крепят малярную сетку для повышения сцепления. Заливают самонивелирующую смесь или стяжку толщиной до 1 см.
  2. Гидроизоляцию обшивают ГВЛ. Крепление происходит на саморезы между полосами. Работа требует осторожности!

Далее плитку укладывают по простой технологии. Клей должен быть специальный для теплых полов.

Большинство людей выбирают электрический теплый пол. Он легко совместим с большинством напольных покрытий: натуральный камень, керамическая плитка, керамогранит и др. Его монтаж можно произвести самостоятельно. Использование термоматов значительно упростит установку и исключит некоторые этапы из нее.
