Всё дальше от нас уходит время, когда наличие ванны и горячей воды в доме считалось нормой. Казалось, что душевые кабины, которые появились около десяти лет назад, не могут составить конкуренции солидной чугунной ванне, так как кабинки представляли собой полиэтиленовые шторы, которые закрывалась по изогнутой направляющей и непосредственно душевая лейка, закреплённая на стенке.

Появление новых материалов не позволило инженерной мысли обойти сферы, касающиеся быта. Это коснулось душевых кабин тоже. С появлением высококачественных пластиков, органических соединений стекла, новейших технологий производства насосов и фурнитуры, позволило создать душевые кабины на очень высоком уровне. В данное время душевые кабины представляют из себя высокотехнологические изделия, использующие все изобретения нашего времени. Они могут быть с водным и ножным массажем, эффектом сауны и солярия, музыкой и световыми подсветками программируемые встроенным компьютером. Всё это - душевая кабина!

Знакомимся с устройством

Несмотря на кажущуюся сложность устройства душевой кабины производители позаботились о том, чтобы сборка не представляла особых трудностей в домашних условиях, рассчитывая на средний уровень мастера - сборщика и наличие стандартного набора инструмента. Познакомимся с основными частями из которых состоит душевая кабина и которые нам необходимо собрать в единое функционирующее изделие. Душевая кабина состоит: из поддона, который устанавливается на металлический каркас; задней панели; двух боковин; направляющие для двери, верхней крышки и непосредственно входную дверку. Также в комплект могут входить различные дополнительные устройства для комфорта.

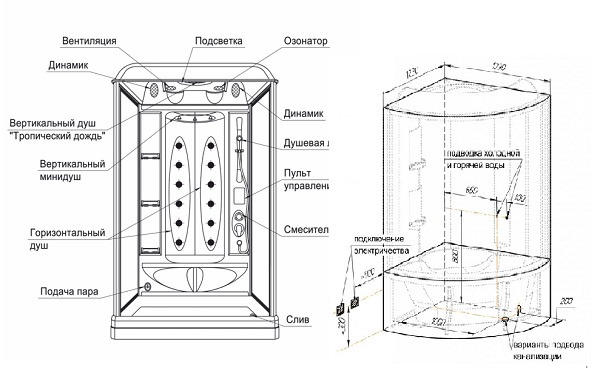

Устройство угловой и прямоугольной душевых кабинок

Рание модели кабин имели заднюю часть из толстого пластика, но как показала практика, разница температур от горячей воды и внешней температуры сказывается на нём отрицательно и пластик со временем коробится, при попытке выправить может дать трещину. Поэтому современные модели имеют стеклянную стенку, это оказалось тяжелее, но намного надежнее.

При выборе кабинки со стеклянной задней панелью будьте предельно осторожны с работой со стеклом. Лучше всего сначала у произвести вертикальный монтаж панели на поддон, а затем монтировать на нее все аксессуары. В противном случае панель получается очень тяжелая и при монтаже может сорваться.

Необходимый инструмент для работы

Так как сама по себе сборка не составляет особой сложности, но учитывая важность работы лучше подготовить инструмент лучше всего профессиональный с удобными не скользящими ручками. При использовании электроинструмента обязателен электроизоляционный корпус класса защиты не менее I или II и классом защиты IP12.

Для работы нам понадобится:

  • набор гаечных ключей размером от 12 до 24 мм (в худшем случае допускается разводной ключ);
  • электрошуруповерт с набором длинных бит;
  • набор сверел от 2 до 4 мм.;
  • приспособление для выдавливания силикона из туба (лучше пистолет);
  • набор небольших отвёрток (для монтажа аксессуаров и смесителя ).

Инструменты

Материалы:

Силикон прозрачный антибактериальный, монтажная пена, сифон сливной, переходник на подсоединение к канализации 50/32.

Обозначение класса электробезопасности на электроинструменте, с которым можно работать в ванной комнате. К работе допускаются инструмент с классом электробезопасности II и II+.

Обозначение класса электробезопасности II и II+ на электроинструменте

И классом защищенности не ниже IP12 , где 1- защита от пыли и твердых частиц, 2- зашита от влаги, в данном случае от капель падающих под углом 15 °. *****

Установка поддона

Перед тем как приступить к монтажу душевой кабины необходимо осмотреть место где она будет установлена. Обратить внимание на надежность пола и верхнюю часть горловины отверстия для слива в канализацию. Если, слив находится ниже уровня установки нижней части поддона, тогда необходимо произвести цементную стяжку (фундамент) на то место где будет установлена кабина. Высота стяжки будет зависеть от от уровня горловина слива, самый оптимальный вариант поднять стяжку до уровня этой горловины. Перед закладкой стяжки лучше всего очистить место от плитки или других имеющихся на полу элементов до бетона. И уже после того как фундамент застынет, на выровненной поверхности можно положить плитку или другой жесткий материал закрывающуюся поверхность стяжки.

Монтаж поддона

Поддон изготавливается из акриловой пластмассы и усилен несколькими слоями стеклопластика. Для установки самой ванны в комплекте идёт металлический каркас. Некоторые конструкции имеют направляющие, в которые ложатся металлические стержни каркаса. Некоторые поддоны выполнены без подобных направляющих, поэтому монтаж и будет немного посложнее. В комплекте каркаса находятся пластмассовые ножки, которые устанавливаются на концы шпилек. Шпильки вставляются в специальные отверстия на краях арматуры каркаса и служат для регулировки установочного перекоса. Лучший вариант — это когда на каркасе до 6 установочных шпилек.

Устройство кабины и поддона

Также в металлическом каркасе имеются направляющие отверстия для установки поддерживающих шпилек для выступающих частей поддона.

Для более быстрой сборки каркаса поддона некоторые фирмы высверливают отверстия под шпильки более большего диаметра. Для надежной фиксации шпилек на каркасе используйте гайки, которые имеют одно целое с шайбой - это уменьшит контактную поверхность шайба - гайка и предотвратит ослабление крепления шпилек, как следствие перекос кабины.

Дополнительные работы

При установке поддона в каркасе можно заметить различные неплотности между каркасом и рамой, которые под весом, да еще и в горячем состоянии будут постоянно проминатся на величину этих неровностей, что приведет к микроскопическим трещинам и последующему излому поддона. Во избежание этого явления необходимо все щели, имеющиеся между рамой и поддоном заполнить силиконом, а если неплотность большая, то и монтажной пеной, которая хорошо выдерживает нагрузку и перепады температур.

Для того чтобы качественно заполнить все неровности необходимо карандашом отметить места, которые необходимо уплотнить, затем приподнять каркас нанести на это место достаточный слой силикона, опустить раму. Остальные края каркаса дополнительно обработать из пистолета с силиконовым баллоном. Более крупные места, например, изгибы, обработать монтажной пеной, при этом необходимо учесть коэффициент расширения пены при высыхании примерно 1:5. Во избежание излишней нагрузки на поддон, запенивание больших объемов необходимо проводить в несколько этапов, нанеся один слой пены нужно дождаться его высыхания и только поле этого нанести следующй.

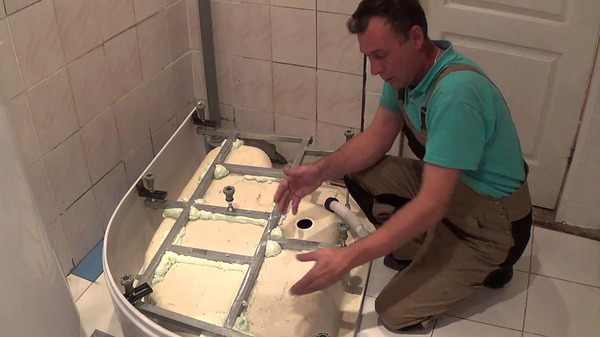

Запенивание каркаса

Установка и регулировка фальшборта (фальшпанели)

Фальшборт поддона устанавливается на защелки, которые прикручиваются по краям прилива ванны. При установке защелок нужно учесть тот момент, что они не закрепляются плотно так как может не хватить расстояния на фиксацию приливов на фальшь панели. Нижняя кромка фальшь борта крепится на угловые кронштейны, которые прикручивается в нижней половине установочной шпильки ножки.

Установка сильфона

Сильфон для слива воды с поддона устанавливается сразу же после того как поддон будет готов после монтажных работ. Давайте познакомимся с работой сильфона, это нужно для того чтобы избежать запаха канализации в душевой кабине. Всё дело в том, что некоторые поставщики душевых кабин комплектуют ее простой трубкой с запорным клапаном, трубка должна непосредственно соединяться с канализационной трубой. Сделав так как рекомендует такой поставщик, можно совершить большую ошибку, которая впоследствии может привести к переделке всего слива. А все дело в отсутствие водяного затвора.

Работа сильфона

Для того чтобы запах из канализационной трубы не проникал по трубе во внутрь помещения необходим водный затвор. Водный затвор работает по принципу остановки воды в самой нижней части сливной трубы на таком уровне чтобы она держалась выше диаметра трубы, в этом случае вода перекрывает полностью трубу и блокируют попадание запаха из канализации в помещение.

Уровень воды при установке водяного затвора

Правильно установленный слив должен быть, примерно, как на рисунке 8. При этом необходимо помнить, чтобы установочные коммуникации: фитинги, трубы, слив, запорные краны, были как можно ближе к фальшпанели в пределах видимости и доступности, чтобы в случае необходимости, их можно было быстро перекрыть.

Устанавливаем клапан слива

Конструкция клапана можно посмотреть на рисунке 7 и 8, там хорошо видно, что верхняя гайка в сборе с запорным клапаном вставляется верхние отверстия и снизу прижимается специальный гайкой, которая прикручивается по резьбе по выступающему хвостовику. Для уплотнения вся конструкция собирается через силиконовые или мягкие резиновые прокладки. Вывод трубы из сильфона соединяется с канализационной трубой через переходник.

Просто установка сливного клапана на прокладки через какое-то время может дать протечку воды. Для того чтобы этого не произошло необходимо провести дополнительное уплотнение жидким силиконом. Для этого перед установкой нужно нанести его тонким слоем под верхнюю гайку, затем установить уплотнительную резинку и вставить клапан в отверстие поддона, затем еще раз в образовавшуюся щель между хвостовиком и краем отверстия нанести слой силикона только после этого установить уплотнительную прокладку снизу и все это зажать гайкой.

Итак, для правильной установки поддона необходимо проконтролировать следующие работы:

  • нижний край поддона должен быть выше края канализационной трубы;
  • если на поддоне не предусмотрен уклон в сторону слива, поддон устанавливается с наклоном в сторону слива примерно на 1 градус;
  • при установке сливного клапана дополнительно герметизируем прокладки жидким силиконом;
  • производим дополнительное уплотнение каркаса с нижней частью ванны поддона монтажной пеной и жидким силиконом;
  • не забываем про водный затвор.

Сборка каркаса кабины

Установка задней и боковых панелей на поддон лучше всего делать вдвоём, что бы кто-то мог придерживать панель во время ее крепления. Устанавливаются панели на направляющий профиль, который сделан из пластмассы и прикручивается шестигранным винтами снизу к приливу поддона. После установки на направляющий профиль задней панели и боковых они крепятся между собой винтами с двух сторон, крепление осуществляется на алюминиевые держатели по бокам панелей. После этого устанавливается нижняя направляющая, по которой будет ходить дверца, она крепится винтами снизу поддона. Верхняя направляющая вставляется в специальные пазы боковых стенок и закрепляется на защелку и фиксируются винтами.

После проверки жесткости собранного каркаса переходим к сборке задней панели

Перед установкой задних боковых панелей лучше всего произвести предварительную сборку в свободном помещении, для выяснения всех обстоятельств крепежа. Так как в тесноте ванной комнаты непредвиденные нюансы при сборке могут стать неприятным сюрпризом.

Сборка оборудования

Для установки оборудование на задней панели предусмотрены все отверстия, которые совпадают с установочными винтами или креплением, сложности установка оборудования обычно не вызывает. После установки всех кранов и соединения переключателей гибкими шлангами к душу или душам (если их несколько), которые прилагаются в комплекте, согласно схемы, можно переходить к окончательной сборке душевой кабины.

Если в комплекте предусмотрены и трубы из металлопласта или полипропилена очень рекомендуется сменить их на нержавеющие гибкие трубы lavita, которые очень легко монтируется на фитингах, не боятся любой температуры, а самое главное, выдерживают давление до 25 атмосфер. Особенно это касается подвода воды из магистральных трубопроводов. После отключения воды и дальнейшей подачи, возможен кратковременный гидроудар, который вызывает течь в подводящих трубах водной системы.

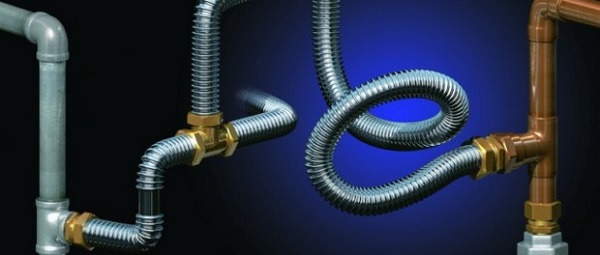

Установка гибкой нержавеющей трубы.

Предпоследний этап - установка боковых стекол

Для боковых стеклянных стенок в комплекте оборудования есть специальный капроновый направляющий профиль, который надевается на торец стекла и заводится в специально предусмотренный для этого паз на боковых стенках. Устанавливается стекло гладкой стороной в кабину, шероховатой на внешнюю сторону. Если сделать наоборот, то осадок от воды остается на шероховатой поверхности и потом ее очень трудно отмыть. При установке стекла верхний край плавно заводится в паз боковой стенки. Стекло должно ровно зайти в паз - это примерно 5-7 мм. контроль по уровню. Затем с торца прикручиваются фиксаторы.

Чтобы направляющий профиль легко вошел в паз боковой стенки, его можно смазать мыльным раствором, главное при работе со стеклом чтобы руки были сухие, а еще лучше в резиновых или лайковых перчатках. Так как стекло каленое, скучать по нему ни мягким ни жестким предметам нельзя, особенно по торцу.

Установка дверцы

В душевых кабинах устанавливается обычно две дверцы реже одна. Дверца перемещаются по пазам направляющих на роликах. Ролики для установки сверху и снизу имеют различия. Верхний ролик эксцентриковой и имеют возможность регулировки в горизонтальной плоскости благодаря установленному внутри эксцентрику.

Нижний ролик имеет сверху нажимную кнопку и называется плавающий, он подпружинен и может регулировать высоту установки дверцы от 3 до 7 мм. Благодаря внутренней пружине этот ролик амортизирует все неровности в нижнем направляющем пазу и поддерживает натяжение двери в пазах, от него зависит плавность хода.

Если натяжение этого ролика уменьшится, дверь может выпасть из паза. Чтобы этого не случилось в дверях предусмотрено в двойная или даже тройная установка нижних роликов.

Устанавливается и снимается дверца одновременным нажатием на кнопку нижних роликов, что позволяет вывести или завести в направляющие верхние ролики, затем наклонив дверцу его легко вывести с нижних направляющих слегка приподняв дверцу.
