Виды «теплого пола» и монтаж каждого своими руками: особенности конструкций, выбор материала, подготовка к работе, поэтапная инструкция по установке

Напольное согревающее покрытие встраивается в любой по типу пол, даже если тот бетонный, монолитный, из досок, плавающий или подвесной. По принципу обычного отопления, горячая вода поступает в поливинилхлоридную трубу, заплетённую под полами по типу «улитки». Таких пластиковых петель может быть несколько. Равномерно распределенные, они обеспечивают равномерный обогрев верхнего покрытия.

Чтобы достичь такого эффекта мастера рекомендуют дифференцировать все пространство пола на несколько зон. Таким образом система будет максимально удобно расположена для дальнейшего функционирования. Любая из зон регулируется встроенным термостатным инжектором и сообщается с остальным узловым отопительным коллектором. Данное устройство – много клапанная конструкция. Благодаря функции терм регулировки, она помыкает температурными режимами в каждой из отапливаемых зон. Такие коллекторы разработаны согласно грамотной инженерной мысли. Так, в случае достижения максимального температурного порога, клапан в зоне одного коллектора автоматически отключает обогрев. Каждый водомер конструкции после настройки всей системы создает баланс в линиях, таким образом отслеживая их правильное функционирование.

Коллектор – это голова всей отопительной конструкции. Устанавливается по уровню выше финишного покрытия, соединяется с водонагревателем посредством примитивного циркуляционного насоса.

Устанавливать радиаторы можно на верхних этажах, даже если «теплый пол» монтирован на нижних. Распределительный коллектор сможет совместить две конструкции одним бойлером.


Плюсы монтажа напольного отопления

Как было уже сказано, что «теплые полы» легче установить при постройке дома, но, если такой возможности нет или вы проживаете в квартире, чтобы выполнить конструкцию, вероятно потребуется демонтировать пол, дабы приподнять его.

Чем хороша система? Помимо того, что она создает комфорт и уют в доме, существуют и положительные технические характеристики. Это прежде всего то, что конструкцию можно совмещать с радиаторной системой. Такой подход – отличная версия отопления пристроек, оранжерей, зимних садов, лоджий.

В сравнении с другими вариантами обогрева помещения, этот распространяет тепло на большое пространство с максимальной равномерностью, таким образом выравнивая все холодные и слишком теплые зоны. Благодаря данному действию система создает хороший микроклимат в комнате с оптимальным уровнем влажности. Кроме этого, более холодная жидкость, циркулирующая по обратному контуру, помогает современным конденсационным водонагревателям выполнять свою прямую обязанность максимально эффективно.

Выбирая бойлер для системы «теплый пол», не нужно заострять свое внимание на каком-то определенном, так как для нее подойдет любое устройство. Но сохранить семейный бюджет максимально сможет конденсационный бойлер.

Способы монтажа

В зависимости от типа черного пола и вида сооружения, разделяют некоторые виды установки отопления.

  1. Бетонное покрытие. Если напольное отопление устанавливается в строящемся доме, пвх-трубы закладывают в бетонную черновую стяжку. Теплоизоляционный материал выстилают уже на полученную базу. Закрепляют его с рядами специальных зажимных обойм для труб. Реже применяется железная сеть. После выполнения такой конструкции трубы из пластика помещают в созданных пазах, соблюдая дистанцию. Завершает работу бетонная стяжка.
  2. Плавающий пол. На твердой цементной основе кладется теплоизоляционное покрытие с желобами. Здесь же монтируются отопительные пластиковые элементы, трубы. Данные части отопления помещаются в желобках с алюминиевыми, смесительными пластинами. В конце основных действий полы застилаются по бордюру водостойкой осб-плитой либо похожим другим пиломатериалом.
  3. Подвесной деревянный пол. Элементы отопления возможно закрепить по периметру обойм тыльной поверхности древесного настила. Чтобы сделать такую конструкцию, в балках перекрытия делаются отверстия для прямой прокладки труб. Теплоизоляция в виде фольги или толстого рулона осуществляют непосредственно под этой трубной системой.

Такое отопление прекрасно подойдет для обогрева «зимников», но в квартире оно также уместно. Самой подходящей основой для системы будет служить бетон.

Чтобы сделать работу самостоятельно правильно, не нужно пренебрегать советом подрядчика, так как он сможет подсказать оптимальное место для проводки системы и ее соединению с центральным отоплением. Подключение выполняется в подходящей зоне с тем условием, что это не помешает работе радиаторов. Сама трубная проводка, соединяющая коллектор с радиаторной системой, может быть сделана из металла или пластика такого же размера.

Конструкция коллектора включает в себя подводящие и обратные трубы отопления. Элементы соединены зональными распределяющими, которые также совмещены с гибкими трубами «теплого пола».


Примерный план работы

Монтаж конструкции подразумевает соблюдение рекомендаций. Установка все же требует помощи со стороны. В этом смогут помочь специальные группы подряда. Работа включает пункты:

  1. Организовать котлован и уложить бетонную основу, опираясь на рекомендации мастеров.
  2. Укладка гидроизоляции.
  3. Выполнение припуска на теплоизоляционный настил: для пенополистирола не более 5 см., пенополиуретана – 3 см.
  4. Укладка стяжки из цемента и бетона не менее 6,5 см.

Перед кладкой теплоизолирующих панелей нужно расположить теплоизоляционную полосу (толщина 2,5 см.) по всей площади комнаты. Такое действие понадобится для препятствия холодного воздуха к стяжке.

Монтаж системы водяного пола

Первым делом необходимо установить коллектор в месте, рекомендованном специалистами. Распределительные блоки монтируются под коллектором. Их всего два: первый предназначен для подвода воды, второй – для ее отвода. Далее осуществляется заводка подающих и обратных труб в комнату. Данные элементы после подготовки подключаются к узловой системе отопления. После происходит установка нового насоса со смесительными деталями. Клапаны монтируются непосредственно в подающей и отводящей трубах. Воткнуть крепеж для труб в изоляционный материал. В закрепленных обоймах уложить трубы двух контуров. Конец одного контура вставить в распределительный воду элемент, другой конец этого же контура – в распределитель возврата воды. По такому же принципу привести в готовность к действию второй контур.

После выполненных манипуляций нужно подвести трубы к центральному отоплению, то есть к его системе. На данном этапе также проверяется целостность всех элементов, труб после полного заполнения водой и промывки. Это действие направлено на обнаружение всевозможных протечек, изъян.

Перед подключением важно вмонтировать два запорных вентиля для отключения конструкции для дальнейшего технического обслуживания.

После проверки всей системы и убежденности в ее целостности, можно выполнять финишную стяжку пола. Для этого необходимо взять четыре части крупнозернистого песка, часть цемента. Смесь после нанесения будет сохнуть три-четыре недели. По истечении данного времени, когда пол полностью «окрепнет» нужно установить комнатный термостатный прибор. Он должен находиться в таком месте, где не будет проходу прямым солнечным лучам. По технике безопасности прибор монтируется на уровне человеческого глаза. В окончании выполнить все электрические операции подключения.

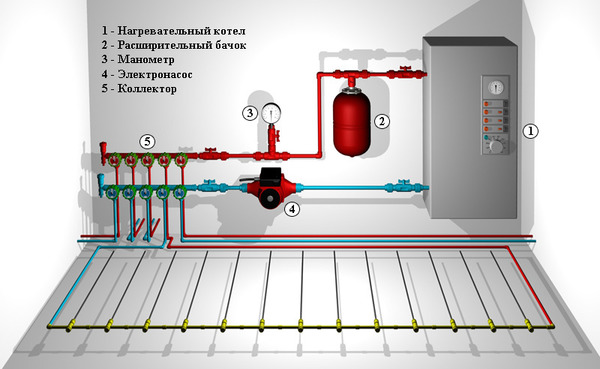

Схема водяного «теплого пола»


Электрический «теплый пол»

Такой вид конструкции подойдет для установки как в частном доме, так и в квартире. Ее значимые преимущества по мнению потребителя довольно превосходные. Среди них выделяют простоту в эксплуатации, легкость регулировки температуры нагрева, возможность отказаться от использования всевозможных отопительных приборов по типу масляных и электрических обогревателей, большая вероятность экономии средств на услуги ЖКХ. Последнее качество обусловливается низким потреблением системой электроэнергии. Более того, «теплый пол» надежный, безопасный, «уютный», способен равномерно распространять тепло по всему периметру помещения, поднимаясь теплыми испарениями вверх комнаты, таким образом обогревая всю комнату.

Современные электрические конструкции разделяют на несколько видов:

  • Инфракрасная система, которая прекрасно «ляжет» под ламинат, паркет, линолеум, не повреждая верхнее покрытие.
  • Маты нагрева, подходят для любой финишной отделки пола.
  • Кабельный пол.

Последние два вида по принципу функционирования практически аналогичны. Единственное отличие в том, что нагревательный мат продается уже в готовом, «собранном» виде. Конструкция представляет собой импровизированное полотно с сечениями. По всему периметру мата вмонтированы электрические нагревательные элементы-кабеля. Детали удалены друг от друга на равных расстояниях. Что обеспечивает равномерность дальнейшего обогрева.

Нагревательные кабели очень удобны в монтаже. Так, любой начинающий мастер сможет установить и отрегулировать систему в любом удобном месте с нужным шагом укладки. Если ваша квартира имеет нестандартную планировку, выбрав электрический кабельный пол, можно решить все проблемы с обогревом.

Бесспорно, основные работы реально сделать самому, но с вопросом подключения системы к электроэнергии нужно обратиться к специалисту. Таким образом можно обезопасить себя от несчастного случая, а также обеспечить конструкции правильное функционирование.

Кабельный электрический теплый пол

Такая система довольно практична, так как очень удобна в укладке, а нагревательные элементы, обладающие большой мощностью, подойдут для монтажа в цементно-бетонную стяжку. Благодаря кабелям появляется возможность полностью отказаться от альтернатив в обогреве.

Качественные характеристики конструкции зависят не только от способа укладки, но и от предпочтительных материалов монтажа. Первым делом, ведущим к успеху, является грамотный расчет мощности обогрева. Данный показатель напрямую зависит от облицовочной, финишной отделки пола, но существует специальная ориентировка по правильной укладке кабелей.

Так, специалисты советуют при отделке пола в спальной или детской комнате придерживаться шкалы 100-150 Ватт*кв. метр; холла, кухни, прихожей, гостиной – 150; туалет, ванная – 180; помещения-зимники (балконы, лоджии) – 200. Придерживаясь таких показателей, можно выполнить работы максимально качественно и правильно, а сама система прослужит довольно долгий период. После вышеописанных расчетов важно определить зональность укладки нагревательных элементов, согласно техническим параметрам. Так, рекомендовано не монтировать любой «теплый пол» в местах, где расположена крупногабаритная мебель, бытовая утварь.

Перед тем, как идти за покупкой электрического кабеля, важно максимально точно определить нужный размер, так как в случае чего, материал нельзя обрезать и всяко деформировать, подгоняя его в длину.

Покупка элементов обогрева

Учтите, что в магазине вам могут предложить два вида электрического кабеля: резистивный, саморегулирующийся. Первый разделяется на одножильный и двужильный. Одножильный кабель имеет один нагревательный провод, преобразующий электричество в тепло. Двужильный технически сочетает в себе такую же нагревательную жилу и дополнительную, токопроводящую. Выбирать резистивный провод нужно предпочитая двужильную систему. Данный кабель отличается большей надежностью, износостойкостью. Более того, он легок в монтаже.

Саморегулирующийся – представляет собой идентификационную, волокнистую систему с дренажными жилами. Такой кабель способен самостоятельно регулировать силу тока по всему размеру нагревательной жилы без возможности воспламенения от перегрева. Жилы общего провода обладают большой электропроводностью, разделяются полимерной материей. Именно эта часть и является нагревательным элементом.

Саморегулирующиеся системы по цене превосходят своих оппонентов, но они по праву занимают лидирующие позиции в плане безопасности и долговечности.

Состав кабельного пола

Вся система имеет определенный набор элементов. Это: электрические провода, набор кабелей, датчик с гофрированной трубой, прибор для регулировки температуры, зажимы, изоляционные части, монтажная лента. Обычно в дополнение продавец может предложить теплоизоляционный материал, строительную липкую ленту, состав для стяжки пола.

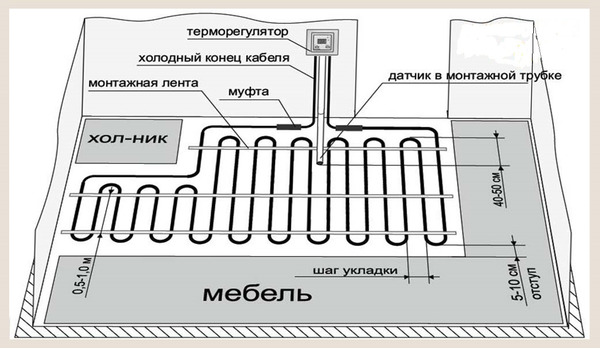

Схема устройства кабельного пола

Монтаж кабельного «теплого пола»

Сложна ли установка системы? Выполняя работу в первый раз самостоятельно, конечно, придётся подумать и постараться. Важно соблюдать следующие этапы труда:

  • Подготовка помещения. Перед работой из комнаты нужно убрать все предметы мебели, сантехнические приборы.
  • Демонтаж старого пола. Полностью убирается финишная облицовка в виде ламината, паркета, линолеума, старых досок и т.п.
  • Выравнивание бетонного основания. Перед укладкой обогрева нужно максимально подготовить базовый слой. Обязательно убирается весь мусор, пыль и другие неугодные частицы.

Кабельная система не монтируется на основании, имеющем неровности, ямы, всевозможные выпады.

  • Формирование чертежа конструкции и составление плана действий в соответствии с зональными особенностями помещения. На этом этапе нужно учесть будущее расположение бытовой техники и крупной мебели.
  • Определение области будущего устройства датчика системы и температурного прибора.
  • В том месте, где планируется монтаж вышеописанных приборов, нужно сделать сеченный 2*2 см канал для укладки терморегулятора. Если данный прибор будет находится в стене, то надо высверлить соответственное отверстие для того, чтобы подогнать монтажную коробку.
  • Настил теплоизоляционного материала. Слой должен быть не менее 20 мм.
  • Сверху теплоизолятора производится установка монтажной ленты, чтобы после закрепить кабель.
  • Распределение кабеля. Провод монтируют с шагом 0.5 м. Важным моментом является удаленность кабельных протяжек. Они не должны пересекаться и соприкасаться друг с другом.
  • Подключение кабельных проводящих к термостатному прибору.
  • Установить температурный датчик и регулятор в гофра-трубе так, чтобы все элементы не были глухо замурованы в цементной стяжке, клее.
  • Проверить кабель на наличие дефектов, изъян, работоспособности. Важно обратить внимание на возможность разрыва цепи. Этот порок требует устранения, так как он сможет вывести из строя всю работу системы.
  • Приготовление бетонной стяжки. После производится полная заливка пола. Она должна покрывать все элементы и кабель. Качество выполнения данного этапа обеспечит невозможность образования завоздушин возле провода.

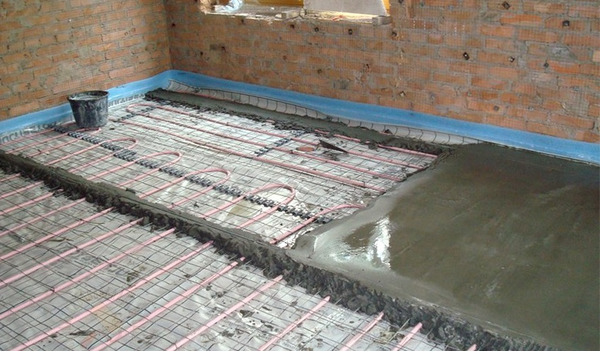

Бетонная стяжка на «теплый пол»

  • Подключение системы

Схема устройства кабельного пола

Инфракрасный «теплый пол»

Наибольшей популярностью на сегодняшний день является монтаж инфракрасной пленки для обогрева поверхности под ногами. Легкость в установке, быстрота, доступность обусловливают растущую популярность.

Технологически инфракрасный пол работает по принципу функционирования ИК-волн от 5 до 20 мкм. Эффект достигается под действием не вредного для человека излучения, подобного свечению обычного солнца, когда согревающим элементом являются его лучи. Источником таких «испарений» служит карбоновая паста, которая встраивается пайкой в полистирольный материл. Главными носителями энергии в пленке есть медно-серебряные проводные, которые пропускают через себя напряжение в 220 В. Препятствовать оплавлению и подгоранию системы в процессе работы помогает жаропрочное напыление на местах выхода тока. Как и другие виды электрического пола, инфракрасный сообщается с электричеством посредством терморегулирующего устройства.

Потребители любят такого вида систему напольного отопления, так как она имеет ряд преимуществ. Это прежде всего возможность не заморачиваться с последующей стяжкой. После укладки ИК-пленки будет достаточным положить сверху линолеум, плиты или другого вида облицовку. Инфракрасная конструкция не создает вредных излучений или химических испарений, она не сушит воздух в доме, создавая таким образом благоприятный микроклимат в помещении. Полная гипоалергенность и безопасность позволяет с уверенностью класть систему в детских комнатах и спальнях.

Решительное различие этого типа отопительной системы состоит в обогреве не только воздуха в помещении, но и предметов интерьера, рабочих зон. Экономичность обусловливается значительной теплопроводностью карбонового материала. Даже если сам человек чувствует тепло, то его глаза не способны увидеть ИК-лучи. Сходное с солнечным светом излучение, проникая в финишную отделку, обогревает и стены.

Материалы и инструменты

Для работы важно подготовить некоторую сподручную утварь и приспособления. Вам понадобятся:

  • Простой карандаш.
  • Дрель.
  • Строительный уровень.
  • Пассатижи.
  • Кусачки.
  • Отвертка.
  • Термопленка.
  • Ножницы.
  • Скотч.
  • Теплоизоляционный материал.
  • Терморегулятор.

Технология монтажа

Процесс работы подразумевает подготовку пола к дальнейшей прокладке инфракрасной пленки. Его следует очистить, убрать отделку, вымыть, пропылесосить. Многие хозяева не заморачиваются и монтируют систему прямо на старый линолеум или ламинат, но это не только не эстетично, но и не аккуратно с точки зрения строительной мысли.

После предварительных работ нужно прикинуть примерную схему размещения материала. Важно учесть, что пленка выпускается одинаковыми полосами с соединительными клеммами и датчиками, поэтому прежде нужно выполнить замеры полос по длине, учитывая те места, где они будут неуместны. Это области под крупногабаритной мебелью и бытовой техникой.

При расчетах важно учесть, что в отличии от термопленки прилагающийся к ней теплоизоляционный материал в окончании работ должен покрывать всю площадь комнаты.

После выполненных подсчетов производят установку терморегулятора. Для этого прежде определяют в стене его будущее положение. Для точности прибор соединяют с поверхностью, выравнивая. Полученную зону отмечают простым карандашом. В отметках высверливают «хода» для проводящих кабелей.

Перед укладкой ИК-полос следует произвести настил из теплоизолятора. Материал кладется по всему периметру пола. Лишние части отрезаются по линиям. Все части скрепляют строительным скотчем.

Укладка ИК-полос происходит после их нарезки по размерам. Это очень удобно, ведь материал можно разделять в любом месте между элементами обогрева. Срезы пленки изолируются. Все подготовленные полосы «прикидываются» на полу и отмечаются места для штроб с отступами между каждым элементом минимум 1 см, от стены 5 см. После соединяются все контакты. Процесс подразумевает работу с клеммами. Один конец клеммы засовывают в интервал между пластами, второй располагают с края медной шины поверх ИК-пленки. Для подключения контактов нужно обеспечить расслоение медной и серебряной шины на окончании термопленки. Подключаются провода к клемме. К одной медной полосы ИК-пленки подводится 0, ко второй — фаза. Клемму с содействием плоскогубцев надо притиснуть точно и прочно. Следующим шагом изолируются контактные области мастикой, а на изнанке ИК-пленки медная шина. Ее изолируют битумным скотчем.

Монтаж напольного датчика. Данное устройство подключается к терморегулирующему прибору. Фиксируется датчик на исподнем краю термопленки, клеится скотчем. Датчик температуры с проводами надо разместить в отверстия, дабы напольное пространство было гладким. Для этого нужно изначально наметить пункты для штроб. Намеченные места прорубаются сечением. Кабели теплоизолятора закрепляются скотчем. Далее надо произвести надрезы теплоизолятора под контактами для приобретения прямолинейной поверхности. Терморегулятор подключают к току, таким образом проверяя функционирование всей конструкции. Замеряется сопротивление, итог вписывается в гарантию. Поверх полученной системы обогрева кладется любой вид отделки пола.

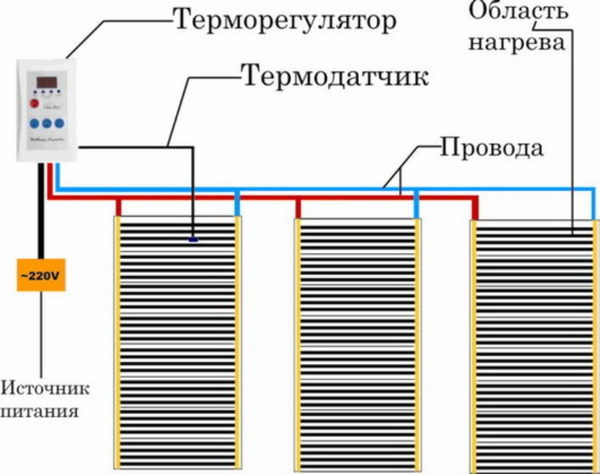

Схема подключения инфракрасного теплого пола

Вывод

Будьте внимательны в исполнении всех важных пунктов работы по укладке «теплого пола» в одиночку. Если вы все-же плохо владеете строительными знаниями или кое-какими навыками, такое ответственное дело лучше выполнять под руководством бригады подряда или хотя бы одного специалиста. Приняв решение о самостоятельном монтаже, не пренебрегите помощью электрика, так как подключение всех узловых приборов, обеспечивающих функционирование всей системы в целом, очень важный технический пункт и без определенных умений справиться с данной работой будет не только невозможно, но и опасно.
